品牌簡述：Crystal Instruments處于動態數據采集、振動控制和機器狀態監測行業技術創新的前沿。從他們在組件級別（電路板、FPGA代碼、固件、算法和DSP）的精心設計到軟件級別的擴展和用戶設計的測試，他們對精度、準確度和整體用戶體驗的承諾脫穎而出：他們的首要任務。他們的產品是在加利福尼亞州硅谷中心的制造工廠精心制作的，他們對產品從最初安裝設置到未來幾年的耐用性感到自豪。事實上，他們的大部分首批產品CoCo 80至今仍在現場使用。除了他們致力于提供優質產品外，他們的銷售和支持團隊還將在整個設備生命周期中從最初的發現電話開始專業地指導您，并在無縫測試解決方案的整個過程中提供無與倫比的專業知識。美東時間。1996年-Crystal Instruments設計、生產、銷售用于機器振動監測、動態測量和環境測試的硬件和軟件并提供服務。下面將由深圳華聯歐小編為大家?guī)砦恼隆睹绹?a href="http://www.1122zxhj.cn">CRYSTAL INSTRUMENTS品牌介紹》，版權所有。未經書面授權，禁止復制文本和圖像，即使是部分復制也不允許。
一、美國CRYSTAL INSTRUMENTS公司發展歷程
①1996年Crystal Instruments發布了世界上最小的采用II型PCMCIA外形的動態信號分析儀。它是世界上第一臺使用sigmadelta A/D轉換器的振動分析儀。
②2007年11月美國專利局授予Crystal Instruments一項重要專利，#7302354。這項創新提供了一種先進的技術，可以大大提高測量動態范圍和精度。目前所有Crystal Instruments產品都采用了這項專利技術。
③2007年Crystal Instruments推出了CoCo-80，這是首款手持式數據記錄儀、實時動態信號分析儀和振動數據收集器，可與高端實驗室質量儀器的性能相匹配。
④2009年Crystal Instruments推出了Spider-80，這是一種高度可擴展的基于網絡的動態測量系統，可以測量多達128個動態輸入通道，并具有完整的數據記錄功能。
⑤2011年Crystal Instruments推出了第四代振動控制器Spider-81。
⑥2012年Crystal Instruments發布了Spider-HUB，這是一款聯網精度高達50 ns的工業以太網交換機。
⑦2012年Crystal Instruments獲得了ISO 9001:2008認證，再次證明了他們品質產品的奉獻精神。晶振儀器印度私人有限公司成立。
⑧2013年Spider-80X發布，基于Spider-80設計。具有兩個額外的轉速計通道，并且能夠?qū)?shù)據直接傳輸?shù)骄W(wǎng)絡連接存儲設備(Spider-NAS)。
⑨2014年推出Spider-80SG應變片測量系統。它支持四分之一橋、半橋和全橋安裝。
⑩2015年Crystal Instruments發布了第一款無線動態信號分析儀Spider-20。
?2016年發布了一款緊湊、輕便的高通道數系統Spider-80Xi。
?2016年晶儀器(Crystal Instruments)推出CoCo-80X，一款帶CAN總線的7英寸LCD觸摸屏動態信號分析儀。
?2017年推出EDM Modal，這是一套用于模態測試和分析的工具。
?2018年EDM MIMO VCS控制，多輸入多輸出控制軟件。
?2018年Spider-80M控制器發布，基于Spider-80Xi架構，致力于MIMO VCS控制和MIMO結構測試應用。
?2019年發布工業版手持式振動分析儀CoCo-70X。
?2020年發布Spider-80Hi，支持高達256kHz采樣率。發布應變和溫度DAQ產品。
?2021年獲得NASA重大合同：基于CoCo平臺構建地面記錄系統。
二、美國CRYSTAL INSTRUMENTS部分產品介紹

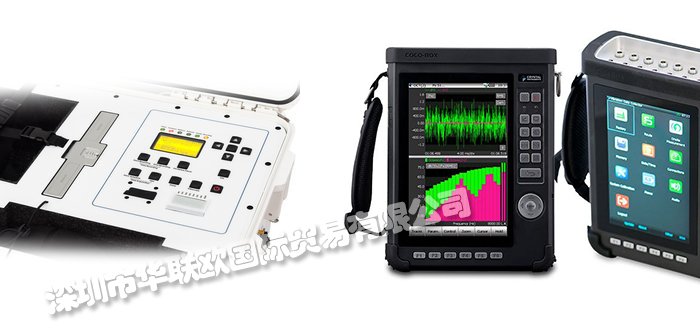

1、美國CRYSTAL INSTRUMENTS CoCo-80X/90X手持式分析儀
①CoCo-80X配備多達8個輸入通道。所有硬件都將附帶8個物理BNC連接器，這意味著最初作為2通道設備購買的設備可以通過軟件遠程升級到4、6或8通道。
②CoCo-80X準確測量和記錄動態和靜態信號。閃存以高達102.4 kHz的頻率同時記錄8通道數據，同時執行實時頻域和時域計算。嵌入式信號源通道提供多種與輸入采樣率同步的標準波形。
③該手持系統配備了明亮的7.0英寸彩色液晶顯示屏，具有多點觸摸功能以及物理鍵盤。通過USB 2.0端口、100Base-T以太網端口、802.11 b/g/n Wi-Fi連接、SD卡接口、HDMI接口、CAN總線/串行端口、立體聲耳機和麥克風插孔以及GPS進行靈活連接。將CoCo-80X連接到PC，通過多種網絡連接方式下載文件、遠程控制操作或升級軟件。
④在VDC和實時模式下，CoCo-80X利用現代數據庫管理技術將分析參數、路線圖和測量數據與分析PC同步。數據被下載到PC上進行管理、趨勢分析和分析，然后使用Crystal Instruments的EDM軟件導出到其他應用程序。
2、美國CRYSTAL INSTRUMENTS單軸振動臺振動測試
①模塊化振動測試-可擴展至512個通道
②單軸振動臺振動測試
③隨機振動測試
④混合模式振動測試
⑤正弦掃頻振動測試
⑥經典沖擊振動測試
⑦時間波形復制
| CoCo-80X | CoCo-90X | |
|---|---|---|
| 液晶顯示屏 | 7 英寸彩色 TFT WVGA 顯示屏，分辨率 800x480，帶 P-Cap 觸摸屏，1300 NITS | 7 英寸彩色 TFT WVGA 顯示屏，分辨率 800x480，帶 P-Cap 觸摸屏，1300 NITS |
| SD卡存儲 | 含 128 GB。最大支持 256 GB。可拆卸 SD 卡。 | 含 128 GB。最大支持 256 GB。可拆卸 SD 卡。 |
| 輸入通道數： | 2、4 或 8（工廠配置） | 16 |
| 耦合 | 交流、直流或 IEPE (ICP©) | 交流、直流或 IEPE (ICP©) |
| 輸入類型 | 差分或單端 | 單端 |
| 輸入范圍： | ±20V峰值 | >±20 Vpk、±2 Vpk、±0.2 Vpk |
| 模數分辨率 | 每個輸入通道 2 x 24 位 | 每個輸入通道 24 位 |
| 采樣率 | 0.48 Hz 至 102.4 kHz，54 級 | 0.48 Hz 至 102.4 kHz，54 級 |
| 動態范圍 | 150 dBFS（100 Hz 至 20 kHz） | 130 dBFS（100 Hz 至 20 kHz） |
| 相位通道匹配 | 高達 20 kHz 時小于 0.3 度 | 高達 20 kHz 時小于 0.3 度 |
| 全功能轉速表 | 是的 | 是的 |
| 輸出數量 | 1 | 1 |
| 輸出范圍 | ±10V峰 | ±10V峰 |
| 數模分辨率 | 24位 | 24位 |
| 數字濾波器： | 高通和低通數字濾波器 | 高通和低通數字濾波器 |
| GPS 連接 | 是的 | 是的 |
| 接地連接 | 是的 | 是的 |
| 硬鍵 | 是的 | 是的 |
| 界面 | 是的 | 是的 |
3、美國CRYSTAL INSTRUMENTS基于路徑的振動數據收集器
①Crystal Instruments CoCo系列是用于振動監測和預測性維護應用的便攜式設備。該系統由CoCo分析儀和工程數據管理(EDM)軟件組成。CoCo用于進行現場測量，振動數據收集器(VDC)模式下的EDM軟件用于在現場測量之前設置CoCo硬件并定義路線，并從CoCo下載數據以進行分析和存檔。
②EDM具有強調圖形工具的獨特用戶界面?？梢耘渲煤投ㄖ撇季忠詽M足您的特定需求。該軟件旨在簡化CoCo的使用流程，使測量、分析和記錄您的工作比以往更加輕松。
③CoCo硬件平臺支持兩種不同的軟件工作模式：動態信號分析器（DSA）和振動數據收集器（VDC）。每種工作模式都有自己的用戶界面和導航結構。DSA模式專為機械結構分析、測試和優化、電氣、地球物理以及各種其他應用而設計。VDC模式專用于基于路徑的機器狀態監控、振動數據收集和趨勢分析。
4、美國CRYSTAL INSTRUMENTS實時數字濾波器
①實時數字濾波器可用于實時過濾測量信號。用戶可以定義濾波器特性以滿足特定應用的要求。實時數字濾波器應用于數據調節階段。使用圖形設計工具設計濾波器，然后上傳到前端進行實時計算。圖形設計工具用dB刻度定義濾波器性能垂直軸。水平軸定義為相對頻率。
②例如，用戶可能想要查看特定頻段隨時間的能量分布，而不是整個頻譜的能量分布。這可以通過創建帶通濾波器然后將RMS估計器應用于濾波器的輸出來完成。
③下圖顯示了用于在EDM軟件中定義實時過濾器的過程的圖形表示。左側的圖標CH1代表本機測量的時間流。它連接到IIR濾波器，該濾波器計算名為iirfilter(ch1)的信號，該信號連接到RMS估計器。RMS估計器的輸出是名為rms(iirfilter(ch1))的信號。
5、美國CRYSTAL INSTRUMENTS Spider-80M MIMO振動測試控制器
①通道數：每個機箱8個通道
②連接器類型：BNC
③D/A分辨率：24位
④采樣率：每通道高達102.4 kHz，與輸入通道同步
⑤Spider-80M機箱
⑥尺寸：278.4 X 257 X 304毫米（寬x高x長）
⑦總重量：12 kg，配置56個通道
⑧機箱S80M-A35-8N可承載：
⑨1個Spider-80M模塊
⑩多達6個Spider-80Xi前端模塊
?Spider-NASi
?1蜘蛛-H
| Spider-80Xi 和 Spider-80M 平臺的前端 | |||||
|---|---|---|---|---|---|
| 前端類型 | 蜘蛛80Hi | 蜘蛛80Ci | 蜘蛛80Gi | 蜘蛛80SGi | 蜘蛛80Ti |
| 最大采樣率 | 256kHz | 256kHz | 256kHz | 256kHz | 1kHz |
| 每個前端的輸入數量 | 8 | 8 | 16 | 8 | 16 |
| 連接器類型 | BNC | BNC | 50 針 D-SUb | 雷莫 | 6 針可插拔接線端子 |
| 輸入類型 | IEPE 電壓 TEDS |
IEPE 電壓 TEDS 充電 |
電壓 應變計 |
電壓 應變計 基于應變計的傳感器 MEMS DC 傳感器 IEPE |
3 線 RTD K 型熱電偶 |
| 輸入耦合 | AC 差分 DC 差分 AC 單端 DC 單端 |
交流單端 直流單端 |
交流差分 直流差分 |
交流差分 直流差分 基于電橋的傳感器 串聯電荷放大器 |
PT 100 (RTD) K 型輸入 (TC) |
| 傳感器激勵 | 對于 IEPE，21V 時為 4.2mA | 對于 IEPE，21V 時為 4.2mA | +/-2.5V，+/-5V | IEPE 為 +2.5 V、+5 V、+10 V、22 V | 10 μA 至 1.5 mA RTD |
| 應變計類型 | -------- | -------- | 四分之一橋（I、II 型、3 線 四分之一橋） 半橋（I、II 型） 全橋（I、II 型） 激勵電壓：±2.5、±5 |
四分之一橋（I、II 型） 半橋（I、II 型） 全橋（I、II 型） 勵磁電壓：±2.5、±5 |
-------- |
| 最大輸入范圍 | ±20V峰值 | ±20V峰值 | ±10mV、±100mV、 ±1V、±10V |
±10mV、±100mV、 ±1V、±10V |
400 歐姆 (RTD) ±80 mV (TC) |
| 輸入保護電壓 | ±220V | ±220V | ±220V | ±40V | -------- |
| 每個通道的模數轉換器 | 雙 24 位 ADC | 雙 24 位 ADC | 雙 24 位 ADC | 24位模數轉換器 | 24位模數轉換器 |
| 相聲 | <-100分貝 | <-100分貝 | < -130 分貝 | <-100分貝 | -------- |
| 幅度精度 | 1kHz 1V 時為 ±0.1% | 1kHz 1V 時為 ±0.1% | 0.1% 典型值， 小于 1.5% （高達 10 KHz）， 電纜長度長達 1000 英尺 (18AWG) |
±0.1% | -------- |
| 相位匹配 | < 1° 高達 20 kHz | < 1° 高達 20 kHz | < 1° 高達 20 kHz | < 1° 高達 20 kHz | -------- |
三、美國CRYSTAL INSTRUMENTS主要產品和型號
1、美國CRYSTAL INSTRUMENTS主要產品
①美國CRYSTAL INSTRUMENTS態信號分析儀
②美國CRYSTAL INSTRUMENTS振動測試控制器
③美國CRYSTAL INSTRUMENTS手持頻譜分析儀
2、美國CRYSTAL INSTRUMENTS產品型號
①美國CRYSTAL INSTRUMENTS地面記錄系統(GRS)
②美國CRYSTAL INSTRUMENTS CoCo-70X振動分析儀
③美國CRYSTAL INSTRUMENTS Spider-80M MIMO振動測試控制器
④美國CRYSTAL INSTRUMENTS CoCo-80X/90X手持式分析儀
⑤Crystal InstrumentsRebuild kitP/N.5103
⑥Crystal InstrumentsGauge and transmitter Calibration SoftwareP/N.FASTCALXP
